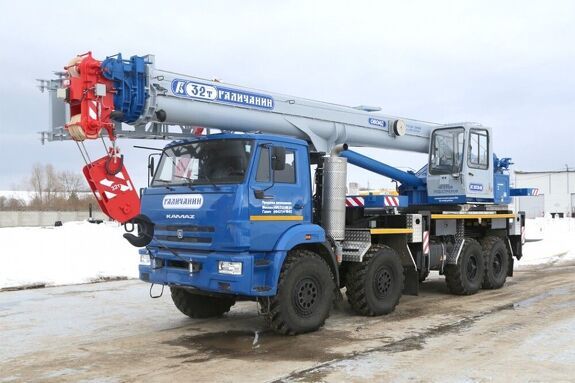

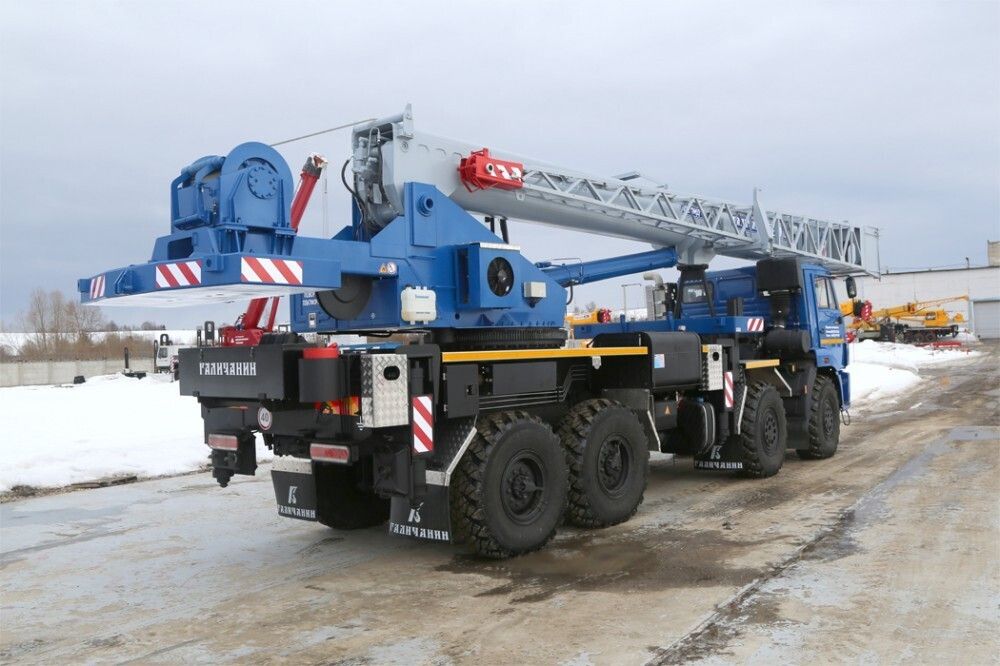

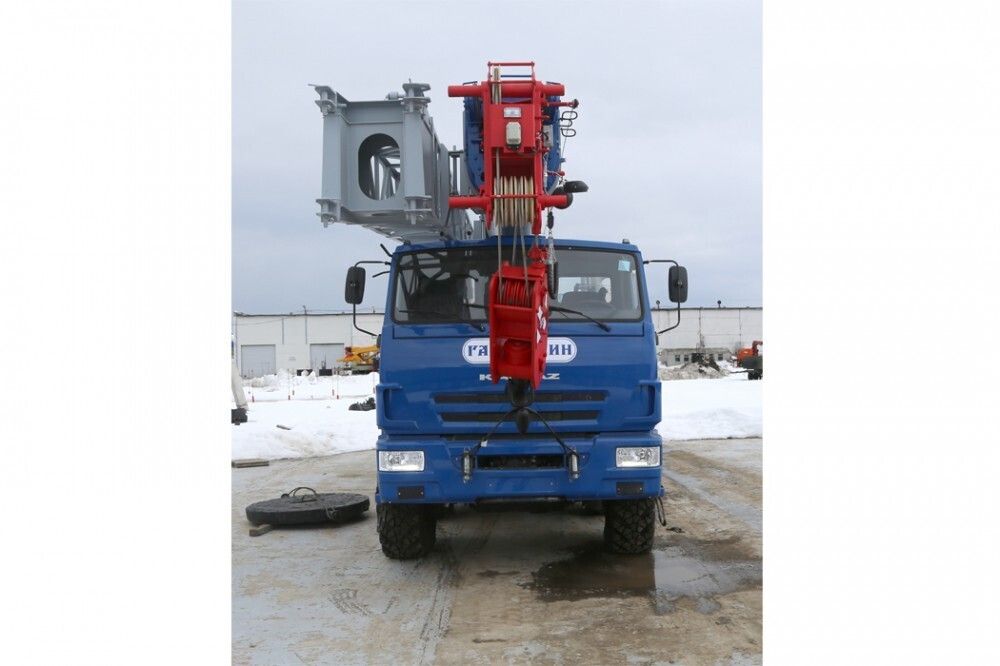

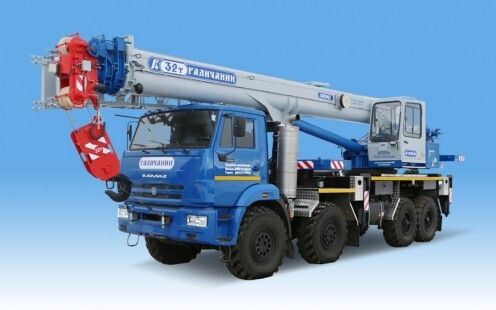

Кран оснащен четырехсекционной стрелой с профилем «овоид». Максимальная высота подъема крюка 30,5 м, с удлинителем до 40,2 м (13-этажное сооружение). Для работы в стесненных условиях предусмотрен режим подъема и перемещения груза на сближенном опорном контуре размером 4,75 × 2,27.
В базовую комплектацию автокранов входят:
- противовес массой 1,9 т возимый отдельно;
- гидравлический портал для монтажа / демонтажа противовесов.
Дополнительные опции:
- гусёк длиной 9,0 м (предусмотрена возможность установки гуська под углом 0º, 30º относительно стрелы);
- дополнительный отдельно возимый противовес массой 2,4 т;
- северный пакет;
- оборудование для работы с опасными грузами;
- централизованная система смазки.
Шасси
| Базовое шасси | КАМАЗ-63501 |
| Колесная формула | 8 х 8 |
| База шасси, м | 1.95+3.34+1.32 |
| Двигатель шасси (ЕВРО-5) | КамАЗ-740.715-320 |
| - мощность, л.с.(кВт) | 320(235) |
Крановая установка
| Грузоподъёмность, кг | 32000 |
| Грузовой момент, тм | 98 |
| Длина стрелы, м | 9.6 - 30.2 |
| Высота подъёма максимальная, м | 30.5 |
| Профиль стрелы | ОВОИД |
| Опорный контур, м | 4.75 х 2.27 - 4.75 х 5.8 |
| Зона работы крана, град | 240 |
| Длина гуська, м | 9.0 |
| Угол наклона гуська, град | 0.30 |
| Способ перевозки гуська | отдельно |
| Максимальная глубина опускания крюка, м | 25 |
| Максимальный вылет с основной стрелой (с гуськом), м | 27 (22) |
Максимальная высота подъема крюка
| - основная стрела, м | 30.5 |
| - основная стрела +гусек, м | 40.2 |
| Максимальная масса груза, с которой допускается телескопирование стрелы, кг | 4350 |
Скорость подъема-опускания груза
| - номинальная, м/мин | 5.7 |
| - максимальная, м/мин | 39.9 |
| - посадки, м/мин | 0.2 |
| Скорость вращения поворотной части, об/мин | до 1.4 |
| Прибор безопасности | ОНК-160 |
| Максимальная масса противовеса, кг | 4300 |
| Набор противовесов, кг | 1900 + 2400 |
| Транспортная скорость (с гуськом), км/ч | 60 |
Габариты крана в транспортном положении
| Длина, мм | 12000 |
| Ширина, мм | 2550 |
| Высота, мм | 3900 |
| Передний угол свеса, град | 33 |
| Задний угол свеса, град | 26 |
| Полная масса, кг | 26000 |
| нагрузка на переднюю ось, кг | 5600 |
| нагрузка на заднюю тележку, кг | 14800 |
| Температура эксплуатации, град. С | от -40 до +40 |

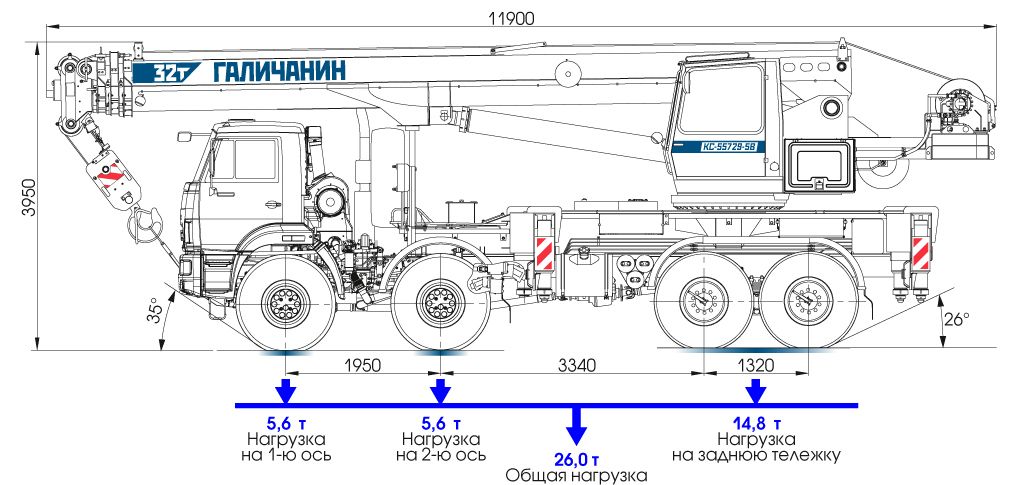

Габаритные размеры

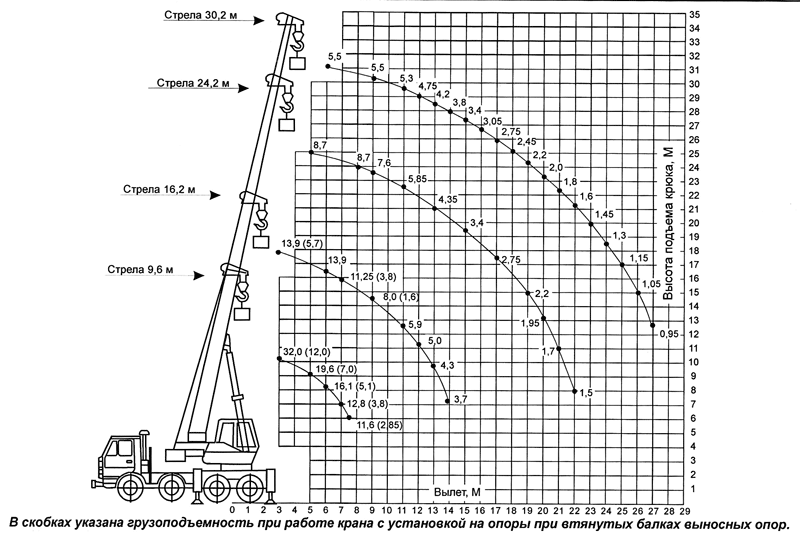

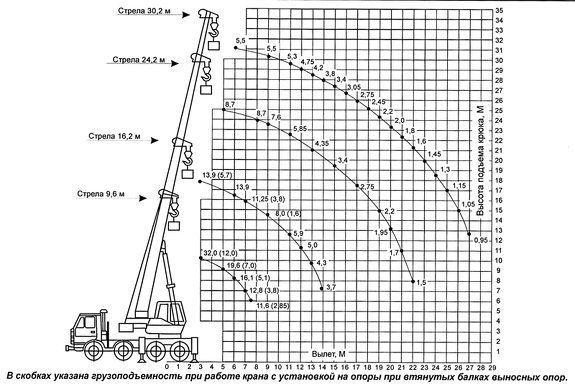

Грузовысотные характеристики
